大きなタイルとセラミックの植物は、1か月あたり数十から数十万平方メートルを走ります。仕上げ段階での小さな非効率性 - 一貫性のないエッジチャンファー、のこぎりの後に残ったマイクロブラー、または研磨エラー - は、大規模な拒否、余分な労働、およびマージンの損失に増加します。ダイヤモンドファイルは、正しく指定および展開され、手動の再加工時間を短縮し、ファーストパスの収量を改善します。
ガラス張りの表面を割ることなく、より速い局所的なストック除去。
従来の研磨ファイルと比較した予測可能な摩耗挙動。
整流されたエッジと特殊形式（薄い磁器パネル、大型のスラブ）に寸法公差を維持する能力。
仕上げ細胞が10,000m⊃2を処理する場合; 1か月あたり、より良いツールに起因する0.5〜1.5％のリワークの減少は、意味のあるマージンの増加をもたらす可能性があります。

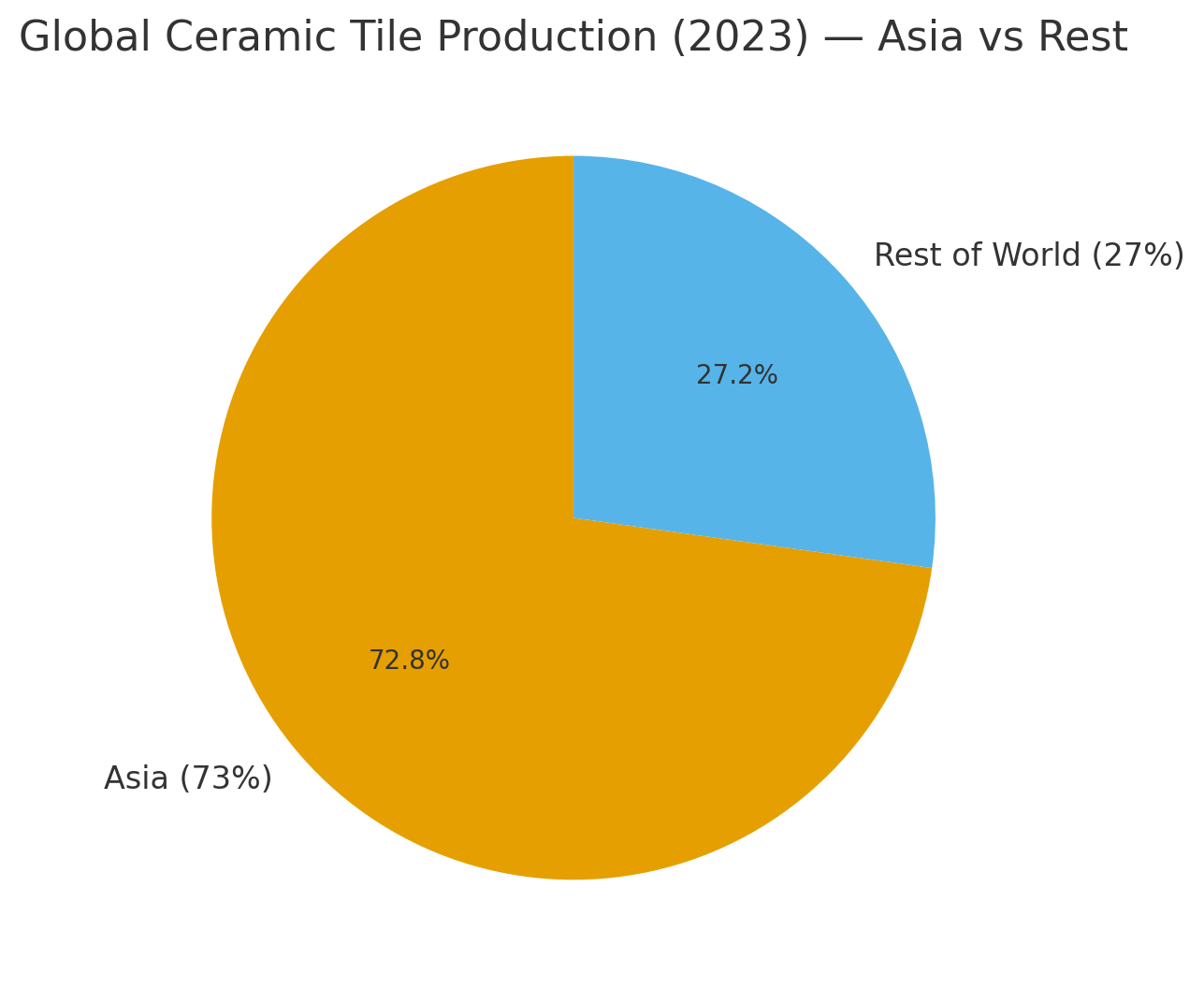

グローバルセラミックタイル生産（2023）： アジア対休憩（PIE）。 使用： アジアの植物と在庫の位置付けに供給チェーンの焦点を正当化します。 （出典：Ceramic World Web 2024グローバル生産レポート）。
タイル製造のセラミックは脆くて硬いです。材料除去のメカニズムは、微細破壊とチッピングであり、延性せん断ではありません。ダイヤモンド粒子は、圧縮および引張応力の下で顕微鏡フラグメントを除去し、一貫したエッジレリーフを生成します。結果を制御するパフォーマンス変数は次のとおりです。
ダイヤモンドグレインサイズ（µm）と分布 - 攻撃性と達成可能な仕上げを決定します。
絆の種類と硬度 - ダイヤモンドの露出とツールの寿命の容易さを制御します。
基板の剛性とファイルジオメトリ - 振動、力濃度、および演算子の制御に影響します。
これらのメカニズムを理解することで、エンジニアは、敷地の損傷や熱応力を導入することなく、耐性を満たすのに十分な材料を削除するツールを選択できます。
| 債券タイプの | 強さの | 弱点 | 典型的なB2Bの使用 |
|---|---|---|---|
| 電気めっき（ニッケル） | 非常に高い初期切断攻撃性。新鮮なグリットの予測可能な露出 | 限られたマトリックスボリューム→いくつかの条件下でのボンド摩耗が高速 | ブレークラインでの高速トリミング、積極的なストック除去。めっき研究によってサポートされています。 |
| 焼結 /金属マトリックス | 長寿命、長期的なプロファイル保持、連続機械の負荷の下で安定 | より高い単位コスト。スピンドルに優しいセットアップが必要です | 機械に取り付けられた修正ホイール、CNCプロファイリング。 MDPI |
| 樹脂結合 | 可視エッジの滑らかな仕上げ。事前にポリッシュするのに適しています | 生の除去率が低い。より多くの熱感度 | 最終仕上げ、ハンドQCベンチ、ポーランド準備。 |
動作規則： 電気めっき/焼結から高い除去およびスループットステーションを一致させます。仕上げの批判的なステーション用の樹脂結合（または細かいメッキ）を予約します。

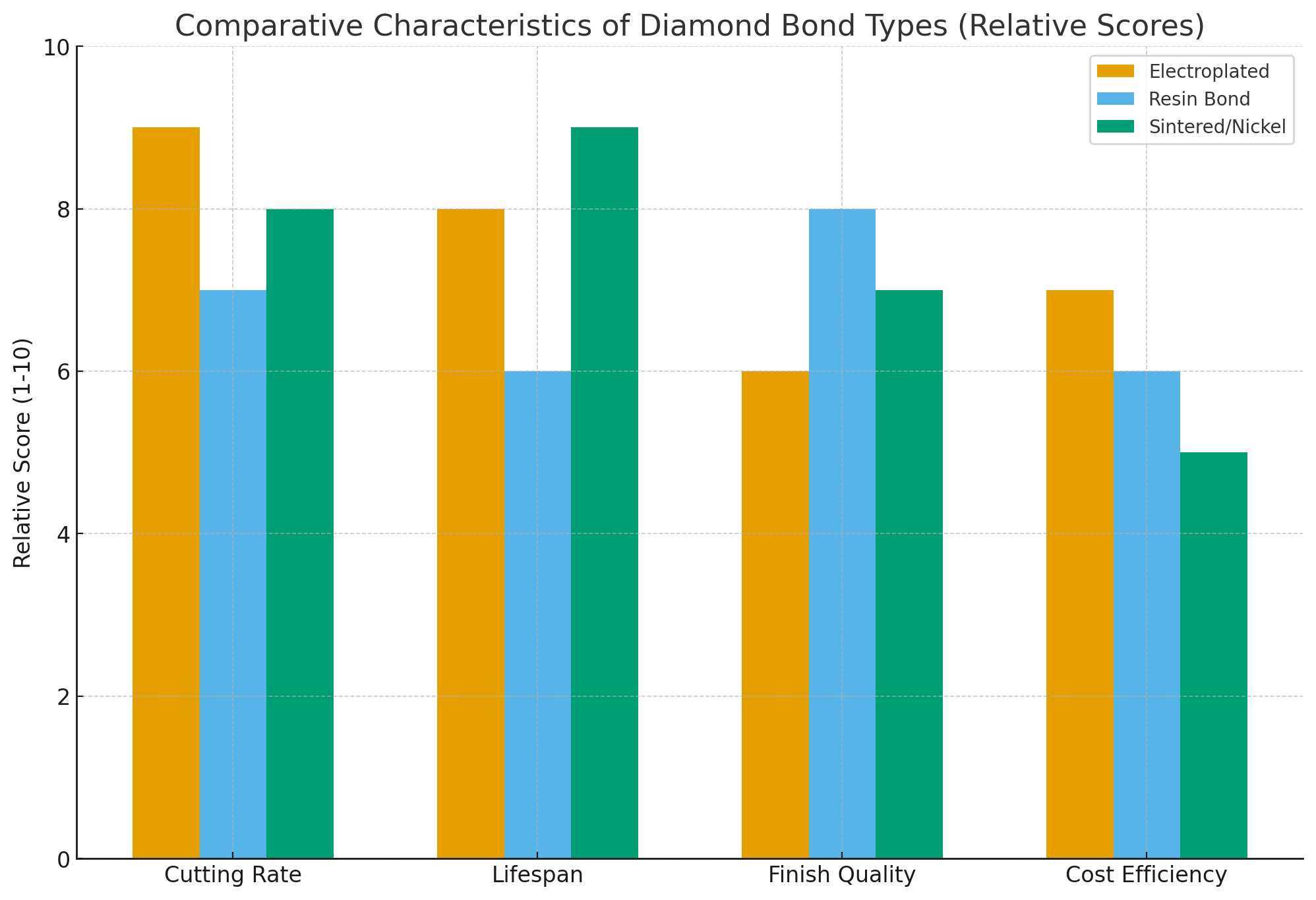

比較結合型特性（合成）： 削減率、寿命、仕上げ品質、コスト効率（サプライヤーデータ +ピアレビュー研究に基づく）の相対スコア。 使用： ボンドをステーションにマッチし、エンジニア向けのクイックビジュアル。 （合成では、MDPI研究とサプライヤーの技術ノートを使用しています）。
粗い（200〜400グリット） - トリム /ブレークライン
アプリケーション：ソーバー、面取りの粗いエッジ、高速補正を取り外します。結合：電気めっき粗い。
中程度（600〜800グリット） - 事前修正 /エッジコンディショニング
アプリケーション：プロファイル研削の前のburring、スムージング。ボンド：メッキ培地または樹脂。
罰金（1000〜1200グリット） - QC /ハンドフィニッシュベンチ
アプリケーション：マイクロバルを取り外し、研磨またはgl薬のタッチの準備をします。ボンド：細かいメッキ /樹脂。
Ultra-Fine（2000+ GRIT） - プレミアム /ショールーム仕上げ
アプリケーション：可視エッジの最終的な光沢、光グレードポリッシュ。ボンド：樹脂結合ポリッシャーまたはウルトラファインメッキ。
各ステーションにグリットラベルと標準化された破棄点を配置します。これにより、交差を防ぎ、一貫した仕上げが保証されます。
| グリット | ミクロン（約） | 典型的な使用 /材料 | 推奨ベンチ | オペレーターアクション /ノート | 頻度 /時間 | ラベルテキスト（ベンチの略） |
|---|---|---|---|---|---|---|
| 80 | 〜1900 µm | 迅速な在庫除去、硬化鋼の形成、重いバリ除去 | ベンチ1（粗い） | 光から中程度の圧力を使用します。片側あたり6〜10ストローク。安全にクランプ。 | 準備段階（5〜10分） | 80グリット - 急速な形状 |
| 120 | 〜1250 µm | 粗い形状、重いベベル | ベンチ2 | 圧力をわずかに減らします。片側あたり8〜12ストローク。 deburr。 | 準備段階（5〜8分） | 120グリット - 粗い仕上げ |
| 220 | 〜68 µm | ベベルを確立し、深い傷を取り除きます | ベンチ3 | 一貫した角度を維持します。片側あたり10〜15ストローク。 | シェーピング（5〜10分） | 220グリット - ベベルセット |
| 400 | 〜40 µm | ナイフ/ツールのエッジ精製; 220の傷を取り除きます | ベンチ4 | 軽い圧力;片側あたり12〜20ストローク。グリッツの間に徹底的にきれいにします。 | 仕上げ（5〜8分） | 400グリット - エッジを改良します |
| 600 | 〜25 µm | ポリッシュおよび小さなバーの除去 | ベンチ5 | 細かい研磨ストローク;片側あたり15〜25ストローク。ループで検査します。 | 研磨（3〜6分） | 600グリット - ポリッシュ |
| 1000 | 〜9–12 µm | シャープネスステージ - 最先端の仕上げ | ベンチ6 | 非常に軽い圧力。ストロップモーションが許可されています。 | 最終的なシャープネス（2〜5分） | 1000グリット - シャープネス仕上げ |
| 3000 | 〜3 µm | 高ポリッシュ /かみそり仕上げ（オプション） | ベンチ7（ウルトラファイン） | 最小限の圧力;ストロップをお勧めします。最終検査&QC。 | オプション（1〜3分） | 3000グリット - ミラーポリッシュ |
注： ミクロン値は近似であり、メーカーによって異なる場合があります。パーツジオメトリと硬度に基づいて、ストロークカウント/時間を調整します。
ベンチ1：80 グリット - ラピッドシェーピング（クランプ + PPE）
ベンチ2： 120グリット - 粗い仕上げ
ベンチ3： 220グリット - ベベルセット
ベンチ4： 400グリット - エッジを改良します
ベンチ5： 600グリット - ポーランド語
ベンチ6： 1000グリット - シャープネスフィニッシュ
ベンチ7： 3000グリット - ミラーポリッシュ（オプション）
ラベルサイズの提案： 75mm×25mm（ビニール）、丸い角、高コントラストテキスト、ラミネート。
フラットファイル（広い顔）： 高速な表面の滑らかにし、エッジフラット化。修正タッチアップに最適なジグ。
ハーフラウンドおよびラウンドファイル： 曲線作業、穴の拡大、丸いエッジの詳細。
針ファイル： チップ修理のための精密修正と装飾タイルまたはモザイクタイルの詳細。
楕円形のシャフト /シンハンドル： 継続的な手動使用で手首の疲労を軽減します。グリット用のアンチスリップグリップと明確にコーディングされたハンドルを選択します。
一貫したストロークカウントと角度（たとえば、面取りパスの15〜25°で補正あたり6〜10ストローク）で列車オペレーターを列車し、補正時間を測定してSOPを最適化します。
補正時間（S/タイル） - オペレーター間のストップウォッチベースのサンプリング（ツールあたりn≥50）。
ツールごとに処理されたタイル - ツールが受け入れられなくなるまでカウント /領域を記録します。
再加工率（％） - 二次仕上げまたはスクラップを必要とする欠陥。
1平方メートルあたりのコスト - ツールコスト +労働 +スクラップインパクト。
同様のタイルミックスを備えた2つの仕上げベンチを選択します。
nタイルの現在のツールでベースラインを実行します。 KPIを収集します。
1つのベンチを候補ダイヤモンドファイル（同じオペレーター、同じタイルミックス）に切り替えます。
平等な長さのテストを実行し、比較してください：補正時間、ツールライフ、リワーク。
1平方メートルとROIあたりのコストを計算します（壊れてから数週間）。
統計的注：中容量線の堅牢なコスト推定値には、N≥500タイルを使用します。
Huayida （Changzhou huayida Tools）は、数十年の電気めっきおよびダイヤモンドコーティングプロセスを備えた垂直に統合されたダイヤモンドツールメーカーです。彼らのカタログには含まれています ダイヤモンドファイル, シャープ化プレート, ダイヤモンドシャープナー と産業ダイヤモンドツーリングラインは、セラミック、ガラス、ハード非金属材料を標的としています。 B2B調達チームの場合、Huayidaの利点は次のとおりです。
製造の深さ： 社内の電気めっきと仕上げ能力は、予測可能な寿命の重要な要因であるメッキの厚さとダイヤモンド曝露の変動性を低下させます。
シェイプとグリッツの範囲： 針、丸い、ハーフラウンド、フラット、特殊なプロファイルを提供して、修正とハンドフィッシングのニーズに合っています。
OEM/バルク注文のスケーラビリティ： MOQと生産ラインは、より大きなランに合わせて調整されます。彼らは工場の機能と取引リストを公開しています。
Huayida（または同様のサプライヤー）の調達チェックリスト： メッキのバッチトレーサビリティ、セラミック負荷の下でのサンプル摩耗曲線、およびライフサイクルコストの例（処理された1,000平方メートルあたりのコスト）。サプライヤーが制御されたテストデータを共有しない場合は、それを赤旗として扱います。
この小さな例は、ツールの選択と適度な労働節約が1平方メートルあたりのコストを変える方法を示しています。
スチールファイル：ユニットあたり2.00ドル、寿命= 100タイル。
ダイヤモンドファイル：ユニットあたり8.00ドル、寿命= 600タイル。
タイルサイズ：50×50 cm→4タイル/sqm。
労働率：1時間あたり15.00ドル→15 /3600 = $ 0.0041666667あたり。
ダイヤモンドファイルを使用してタイルごとに節約されます：0.5秒。
タイルあたりのスチールツールコスト= $ 2.00 / 100 =タイルあたり0.020000ドル。
タイルあたりのダイヤモンドツールコスト= $ 8.00 / 600 = $ 0.013333 ...タイルあたり。
タイルごとに節約された労働= 0.0041666667×0.5 = $ 0.0020833333。
タイルあたりの効果的なダイヤモンドコスト（ツール - 節約）= $ 0.013333 ... - $ 0.002083333 =タイルあたり0.01125ドル。
SQMあたりのコスト（4タイル）：
スチール：$ 0.020000×4 = 1平方メートルあたり0.080000ドル.
ダイヤモンド（ネット）：$ 0.01125×4 = 1平方メートルあたり0.045000ドル.
結果： これらの仮定により、ダイヤモンドオプションは1平方メートルあたりの仕上げコストを0.080ドルから0.045ドルに削減します。これは 43.75％の 削減です。
運用上の注： 実際のROIは、タイルのサイズ、正確な寿命の数値、労働力に依存します。タイルミックスで上記のA/Bプロトコルを常に実行します。
クリーニング： glaze滴を取り除くために、休憩中に水と柔らかいブラシで洗い流します。ドライとラベル付きラックに保管します。
ドレッシング： SPCチャートに基づく焼結/樹脂ツールのスケジュール。電気めっきツールはめったにドレッシングを必要としませんが、検査が必要です。
ストレージとラベル： グリットによるカラーコードハンドル、バッチトレーサビリティのためにファーストインファーストアウト（FIFO）を維持します。
オペレーターのトレーニング： ケイデンス（ストロークカウント）、角度、および光力は重要です - 圧倒的な原因は早すぎる結合摩耗を引き起こし、目に見えるチッピングの可能性を高めます。
仕様： 電気めっきダイヤモンドファイル、ニッケルボンド、粗い200〜320グリット。ファイル長250 mm;シャフト：楕円形の鋼6 mm;推奨アプリケーション：整流された磁器の大まかなトリミング。予想される寿命：> Y切断条件下でのタイル（テストレポートを提供するサプライヤー）。パッケージング：50個のPCS/ボックス、バッチロット番号付き、メッキの厚さ耐性±10％。サンプル：R&D + 10 PCS標準生産サンプル用5 PC。配達：CIFポート、リードタイム30〜45日。
グリット、ジオメトリ、調達量を変更して、ラインスループットとサプライヤーの機能に合わせます。標準的な条件下で報告された就業中の生活の70％を下回っている場合、保証交換の条項を追加します。
ベンダー（Huayidaまたはその他）を評価する場合、次のことが必要です。
材料の安全性とプロセスデータ： メッキプロセス、ダイヤモンドグレード（微結晶/ナノ）、穀物サイズ分布。
制御されたテストレポート： 代表的なタイルでのライフテスト（タイル組成、発射温度、ガラス化vsガラス化されていない）のライフテスト）;元のグリットの有効性が70％未満になるまで、除去率と寿命を報告します。
バッチトレーサビリティ： ロットおよび日付コーディングパッケージ。
品質受容サンプル： 社内摩耗テストのための5〜10サンプル。
保証と交換： 文書化された通常の使用下での早期摩耗のためのT&Cを明確にします。
ダイヤモンドファイルは、スループットを最大化し、スクラップを削減し、プレミアム仕上げを提供することを目的としたタイルおよびセラミックメーカーにとってオプションではなくなりました。これらは、運用改善のための測定可能なレバーです。セラミックの場合、電気めっきおよび焼結結合技術の場合、通常、耐久性と材料除去が導かれますが、樹脂結合システムは表面の品質と審美的仕上げが優先順位付けされている場合、不可欠なままです。 Huayidaのようなサプライヤーは、小さなQCベンチから高速修正ラインまで、あらゆるものを提供するために、幅広い形状、グリッツ、生産能力を提供しています。調達は、正しい債券とグリットを選択すると平方メートルあたりのコストを削減し、収量を増やし、ダウンタイムを短縮するため、あなた自身のライフサイクルデータと生産パラメーターによって推進されるべきです。これらの推奨事項を通知する引用源には、セラミックワールドWeb、電気めっき粉砕ホイールに関するMDPI研究、債券選択に関する大陸ダイヤモンドツールガイダンス、Huayida製品および工場情報が含まれます。 2025年が展開するにつれて、適切なダイヤモンドファイルへの投資は、効率、品質、長期的な価値で測定可能なリターンを引き続き提供し続けます。
Q1 - 多目的仕上げベンチにグリットを選択するにはどうすればよいですか？
A：マルチタスクベンチ用のストックミディアム（600〜800）およびファイン（1000〜1200）グリッツ - QCベンチの過剰な攻撃的な摩耗を避けるために、粗いグリッツをトリムライン用に予約できます。
Q2 - 磁器の電気めっきファイルは常に良いですか？
A：通常、非常に硬い磁器の迅速な在庫除去の方が優れていますが、下流のポリッシュが敏感な場合は、フィニッシュのバランス除去速度（段階的なグリットの進行を考えてください）。
Q3 - サプライヤーのメッキの品質を検証するにはどうすればよいですか？
A：メッキの厚さ/引張データ、ダイヤモンド埋め込みのFE-SEM画像（利用可能な場合）、およびタイル仕様の下での小規模ライフテストを要求します。測定可能な摩耗削減を示す論文とベンダーのケーススタディはプラスです。
Q4 - ダイヤモンドファイルは自動修正を置き換えることができますか？
A：いいえ - ダイヤモンドファイルは修正を補完します。プロファイル制御と高速連続仕上げには、機械に取り付けられた焼結ホイールとCNC整流器が必要です。ファイルは、ターゲットを絞った修正と低容量の仕上げ用です。
Q5 - なぜベンダーの候補リストにHuayidaを含めるのですか？
A：Huayidaは、ダイヤモンドファイルと電気めっき能力の完全なカタログを提示し、Scaled B2B注文の実用的な候補にします。ただし、大規模な注文にコミットする前に、サプライヤーのテストデータと参照で検証します。
